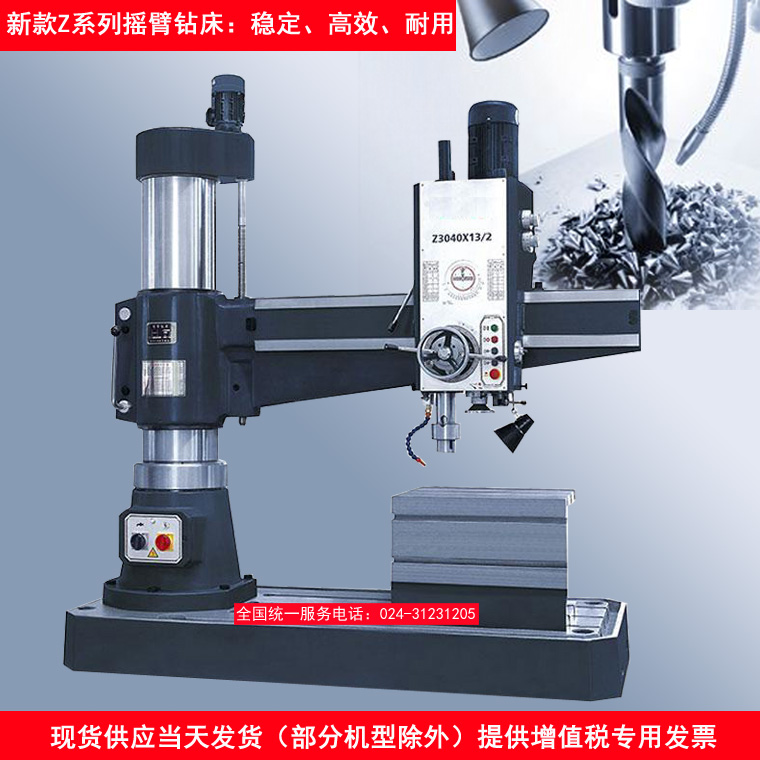

Z3040×14/Ⅲ搖臂鉆床技術參數 | ||
規格名稱 | 單位 | Z3040×14/Ⅲ |
鉆孔直徑 | mm | 40 |
主軸中心線至立柱母線距離 | mm | 350-1370 |
主軸端面至底座工作面距離 | mm | 260-1210 |
主軸行程 | mm | 270 |
主軸錐孔(莫氏) | mores.no | 4# |
主軸轉速范圍 | r/min | 32-2500 |
主軸轉速級數 | step | 16 |
主軸進給量范圍 | mm/r | 0.10-1.25 |
主軸進給量級數 | step | 8 |
搖臂升降速度 | m/mm | 1.27 |
主軸箱水平移動距離 | mm | 1015 |
搖臂回轉角度 | ? | ±90 |
升降電機功率 | kw | 0.75 |
主軸允許最大進給抗力 | n | 12250 |
機床功率 | kw | 3 |
機床重量 | kg | 2200 |
外形尺寸 | mm | 2053×820×2483 |
