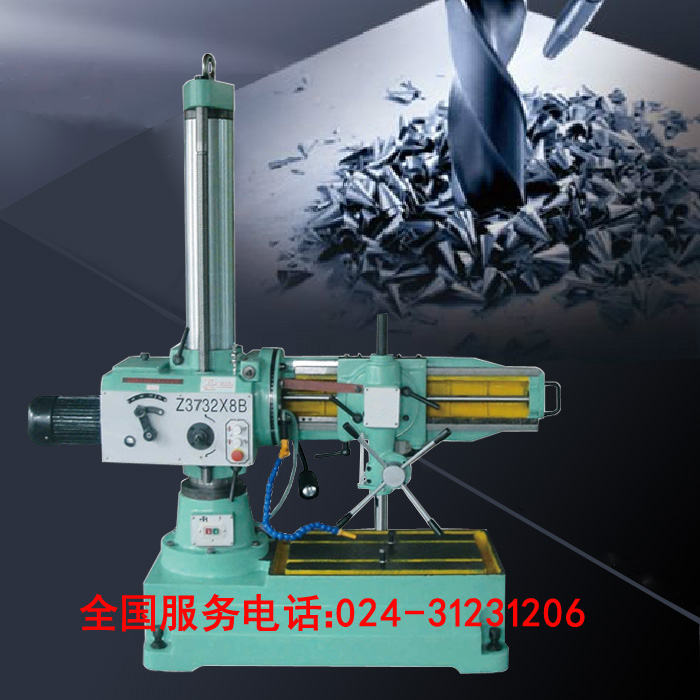

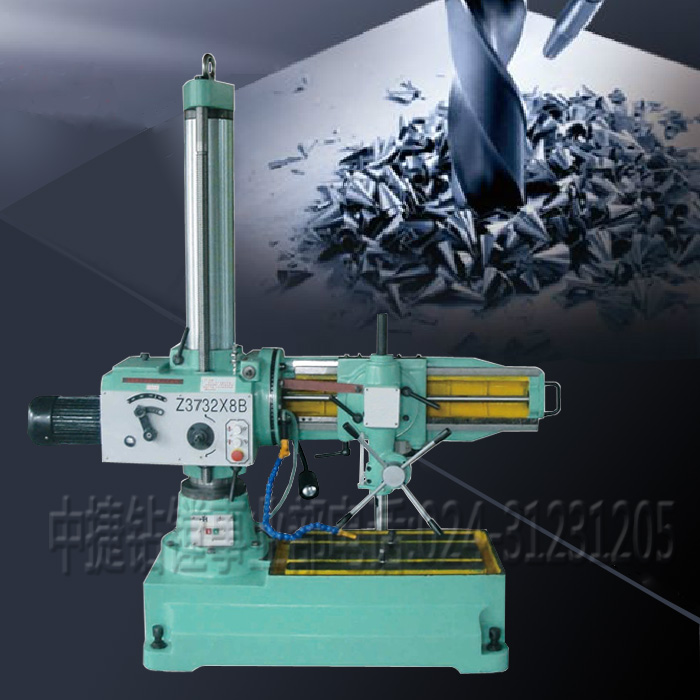

Z3132系列萬向搖臂鉆床技術參數 | ||
規格名稱 | 單位 | Z3132×8搖臂鉆床 |
鉆孔直徑 | mm | 32 |
主軸中心線至立柱母線距離 | mm | 315-815 |
主軸端面至底座工作面距離 | mm | 25-870 |
主軸行程 | mm | 130 |
主軸錐孔(莫氏) | mores.no | 3# |
主軸轉速范圍 | r/min | 173、425、686、960 |
主軸轉速級數 | step | 4 |
底座工作臺尺寸 | mm | 710×500 |
主軸箱在立柱上的行程 | mm | 845 |
立柱回轉角度 | ? | 360 |
主軸繞垂直于立柱水平回轉角度 | ? | 360 |
主軸繞立柱回轉角度 | ? | 360 |
主軸箱水平移動距離 | mm | 500 |
主電機功率 | kw | 1.5 |
機床重量 | kg | 960 |
機床輪廓尺寸 | mm | 1800×700×2044 |
