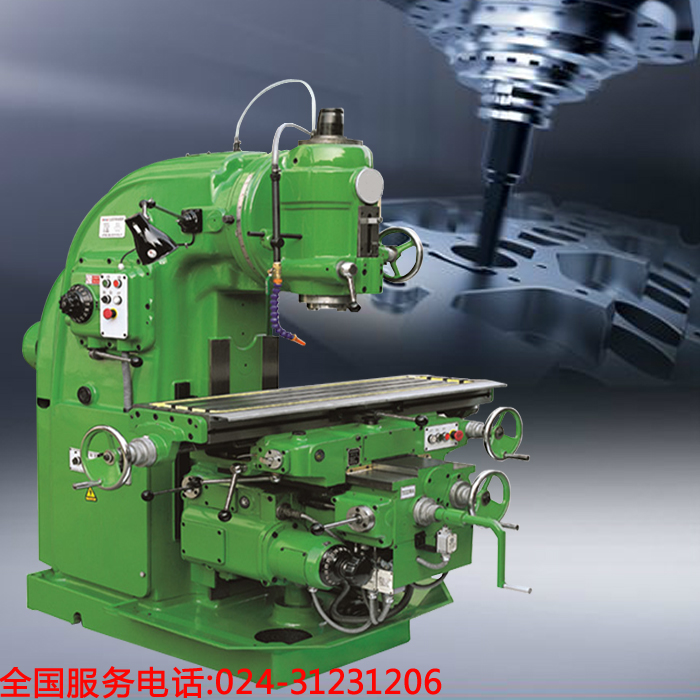

X52K(X5032/B)立式銑床技術參數 | |||
規格名稱 | 單位 | X52K/X5032 | X5032B |
工作臺尺寸 | mm | 320×1325 | 320×1600 |
工作臺縱向行程 | mm | 700（680） | 900（880） |
工作臺橫向行程 | mm | 255/240 | 255/240 |
工作臺垂直行程 | mm | 320/300 | 320/300 |
工作臺回轉角度 | ? | ±45 | ±45 |
主軸轉速范圍 | r/min | 30-1500 | 30-1500 |
主軸轉速級數 | step | 18 | 18 |
主軸錐孔 | mores.no | 7:24 IS050 | 7:24 IS050 |
主軸端面至工作臺面距離 | mm | 45-415 | 45-415 |
主軸中心線至床身垂直導軌面距離 | mm | 350 | 350 |
工作臺切削進給速度 | mm/min | X:23.5-1180、Y:15-786、Z:8-394 | X:23.5-1180、Y:15-786、Z:8-394 |
工作臺快速移動速度 | mm/min | X、Y:2300、Z:770 | X、Y:2300、Z:770 |
工作臺進給級數 | step | 18 | 18 |
主電機功率 | kw | 7.5 | 7.5 |
進給電機功率 | kw | 2.2 | 2.2 |
機床外形尺寸 | mm | 2294×1770×1904 | 2294×2050×1904 |
機床重量 | kg | 2900/3200 | 3000/3300 |
