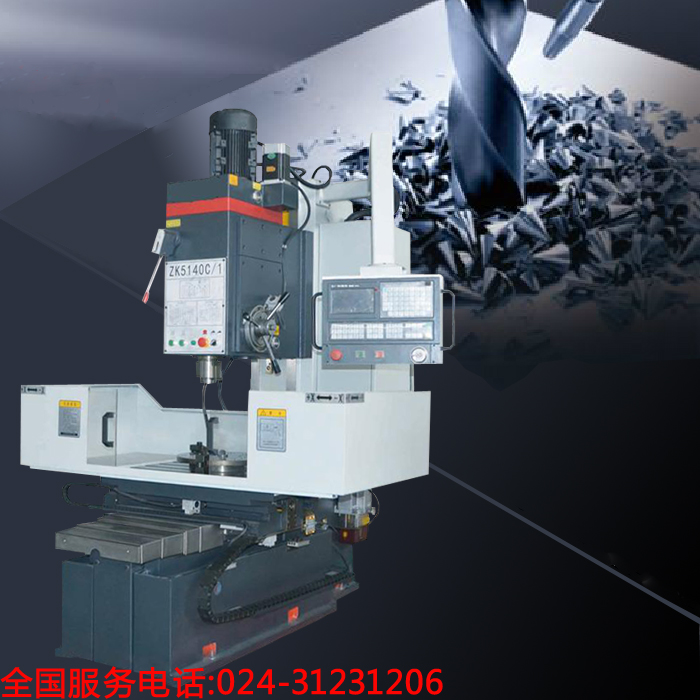

ZK5140數控立式鉆床技術參數 | ||
規格名稱 | 單位 | ZK5140數控鉆床 |
鉆孔直徑 | mm | 40 |
主軸孔錐度 | mores.no | 4# |
主軸行程 | mm | 250 |
主軸箱手動行程 | mm | 450 |
主軸轉速范圍 | r/min | 31.5-1400 |
主軸轉速級數 | step | 12 |
主軸進給量范圍 | mm/r | 0.3-1000 |
工作臺T型槽 | n | 18×5 |
主軸端面至工作臺面距離 | mm | 20-700 |
工作臺行程 | mm | 800×450 |
工作臺尺寸 | mm | 1000×550 |
立柱導軌面至主軸中心距離 | mm | 560 |
主軸最大扭矩 | nm | 350 |
主軸最大進給抗力 | n | 12000 |
主電機功率 | kw | 4 |
快速移動速度 | m/min | 5/5/2 |
定位精度 | mm | ±0.015 |
工作臺承重 | kg | 500 |
機床輪廓尺寸 | mm | 2335×1700×2600 |
機床重量 | kg | 3500 |
